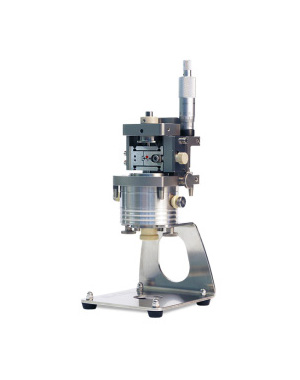

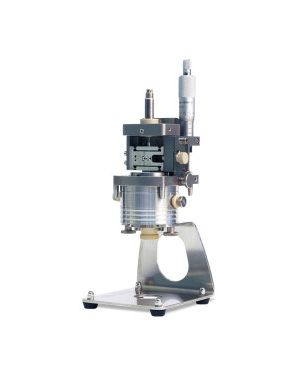

ECD-4-nanoはナノオーダーでの電極膨張を測定するための高度なテストセルです。

電極の充電・放電のサイクルで引き起こされた厚みの変化（膨張と収縮）を測定できます。

ECD-4-nano は高解像度の電気化学膨張計で、5 ナノメートルを超える解像度の静電容量平行板センサー システムを提供します。これにより、ECD-4-nano は電気化学サイクル中に半電極またはセル スタック全体の厚さの変化を測定・計測するのに最適な機器になります。

従来のECD-3シリーズから再設計されたテストセルECD-4-nanoは、耐腐食性のセル底部と、以前のよりも密閉性が大幅に向上した新しい One-Seal コンセプトを備えています。これにより、安定した長期操作と、さまざまな電解質の使用が可能になります。

ワークフローと処理をさらに改善するために、ECD-4-nano を PAT システムに統合しました。

本膨張計は、PAT-Tester-x または PAT-Clamp-1 などのドッキング ステーションに直接挿入できます。これにより、省スペースで機器をすばやくセットアップできます。また、EL-Software 測定ソフトウェアでテスト セルが自動的に認識されます。

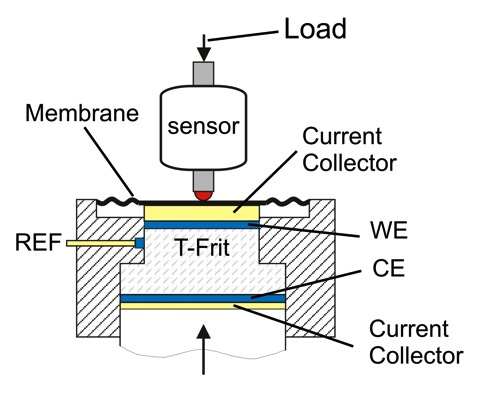

内部構造

センサー部

作用電極 (WE) と対電極 (CE) は、電解液に浸した硬いガラス フリットで分離されています。上部の WE は柔軟な金属膜で密封されており、電荷によって生じる厚さの変化は、上部に取り付けられたセンサー/負荷ユニットに伝達されます。ガラス フリットを固定することで、CE からの干渉を受けずに、作用電極の厚さの変化のみが検出されます。

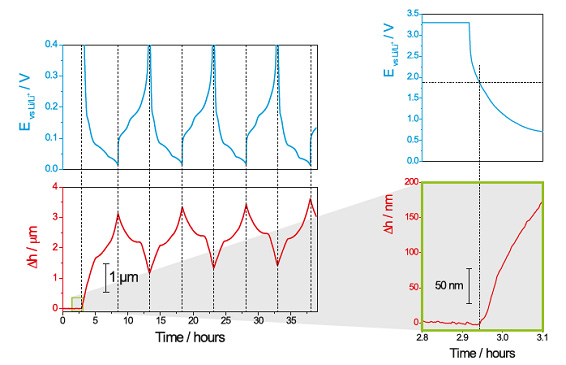

サンプル測定例
