PATシリーズ用ドッキングステーション PAT-stand
- 概要
- 特徴
- 仕様
PAT-StandはPATシリーズの試験セル、例えば、PAT-Cell-Pressを操作するためのドッキングステーションです。これは4 mmバナナソケットまたはSub-Dソケットを使用して、共通のマルチチャネルポテンショスタットまたはバッテリーテスターに直接接続できます。そのため、PAT-Standはバッテリー試験に際して、セルとポテンショスタットをその都度毎回接続する必要がないので、配線ミスや準備作業を軽減できます。PAT-Standは通常の恒温チャンバーにうまく収まり、グローブボックスの中に入れるのにも十分小さいです。これにより、グローブボックス内でバッテリー全体の試験を実行できます。
チャンネル数違いで３モデルと温調モデルがあります。
PAT-Stand-1：１チャンネルモデル
PAT-Stand-4：4チャンネルモデル
PAT-Stand-16：１6チャンネルモデル
PAT-Chamber-16：温度調整機能付き１6チャンネルモデル
- 特徴

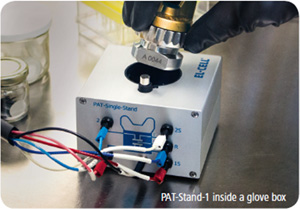

【PAT-Stand-1】
今日のマルチチャンネルポテンショスタットやバッテリーテスター（例えば、Biologic MPG-2またはMaccor 4000）の全てに接続可能
どのPATシリーズの試験セルとも適合する充放電/ EIS
卓上、恒温チャンバー内に設置可能
バナナソケットやサブDコネクターに簡単にアクセスできるため、柔軟な配線が可能
マルチチャンネルドッキングステーション、例えば、PAT-Stand-16、による効率的試験に向けての確認
配線作業やラボのスペースの節約

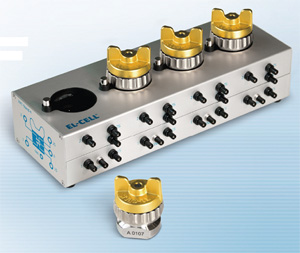

【PAT-Stand-4】
今日のマルチチャンネルポテンショスタットやバッテリーテスターの全てに接続可能
どのPATシリーズの試験セルとも適合する充放電/ EIS
卓上、恒温チャンバー内、グローブボックスの中に設置可能
バナナソケットに簡単にアクセスできるため、柔軟な配線が可能
配線作業やラボのスペースの節約

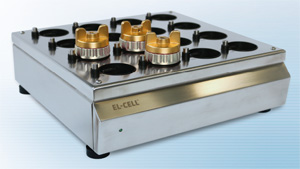

【PAT-Stand-16】
16個までのPAT-Cell試験セルを使用可能
セルデータ（電流、フルセルおよびハーフセル電圧）およびトレイ温度のモニター用データロガー内蔵
今日のマルチチャンネルポテンショスタットやバッテリーテスターの全てに接続可能
どのPATシリーズの試験セルとも適合する充放電/ EIS
卓上または恒温チャンバー内に設置可能
配線作業やラボのスペースの節約
PAT-Connect-16（オプション）で柔軟な配線が可能

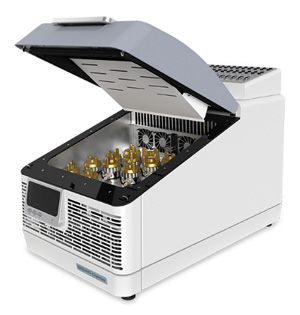

【PAT-Chamber-16】
PATシリーズ試験セルを16個まで収納可能な温度制御機能付ドッキングステーション
統合ペルチェ方式温度制御：＋5～＋80℃
圧力モニタリングのためのPAT-Cell-Pressの使用準備ができています
どのPATシリーズの試験セルとも適合する充放電/ EIS
セル電流、セル電圧、ハーフセル電圧、温度および個々のセル圧力のデータ収集可能
今日のポテンショスタットやバッテリーテスターの全てに接続可能
PAT-Connect-16（オプション）で柔軟な配線が可能
配線トラブルや準備作業の軽減
- 仕様
【PAT-Stand-1】
| 寸法 | 105×113 (幅×奥行) mm |
| 高さ | 80 / 110 mm (PAT-Cell無/付) |
| 重量 | 約0.56 / 0.96 Kg（PAT-Cell無/付） |
【PAT-Stand-4】
| 寸法 | 301×119 (幅×奥行) mm |
| 高さ | 84 / 114 mm (PAT-Cell無/付) |
| 高さ | 約0.67 kg (PAT-Cell無) |
【PAT-Stand-16】
| 寸法 | 315×315 (幅×奥行) mm |
| 高さ | 約120 /148 mm (セル無/セル付) |
| 重量 | 約6.9 kg (セル無) |
【PAT-Chamber-16】
| 温度調節範囲 | ＋5～＋80℃ |
| 寸法 | 約380×640 (幅×奥行) mm |
| 高さ | 約375 mm |
| 重量 | 32 Kg（試験セル無） |
