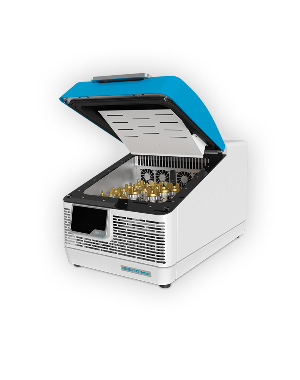

統合型マルチチャンネルバッテリーテスター PAT-Tester-i-16

統合型マルチチャンネルバッテリーテスター
PAT-Tester-i-16

16チャンネルの統合型PATドッキングステーションです。充放電機能と温調機能も有しており、三位一体のコンパクトな設計のバッテリーテスターです。

  • 概要
  • 特徴
  • 仕様

PAT-Tester-i-16は、16チャンネルバッテリーテスター、PATドッキングステーション、温度制御試験チャンバーの全ての機能を1つの計測器に統合しています。試験セルとポテンショスタットとの間の世界的な特許取得済みの配線不要の接続により、ラボ内のスペースが節約され、配線作業が不要になります。単に、PAT-Testerを主電源に接続するだけで、ネットワーク上の任意のホストPCから完全なリモートアクセスが可能です!

電池材料評価の研究者・開発者の初心者でもCCCVサイクリング、ボルタンメトリー、インピーダンス測定などの一般的な電気化学試験を全て設定できるようになっています。強力なスクリプト言語により、経験豊かな科学者はほとんどの種類の電池試験を設定できます。全ての試験チャンネルには、ケーブルを再接続することなく、ハーフセル測定とフルセル測定の間でソフトウエア制御の切り替えを行うスイッチマトリクスがあります。

また、高度なグラフ作成機能により、実行中の実験データをデータベースに既に保存された実験データと比較できます。





内臓温度チャンバー

PAT-Tester-i-16は10~80℃の範囲内で温度設定を行える温度チャンバーを内蔵しています。

スペースやコストのかかる温度チャンバー・恒温槽を別途用意する必要はございません。



三位一体の小型機器

内部温度チャンバー(恒温槽)、ドッキングステーション、充放電機能の3つの機能を有していながら、どこでも導入可能でセットアップも簡単です。設置場所を制限しません。固定設備や特別なインフラは必要なく、必要なのは空調管理された実験室内の設置用の平らな机と電源接続/LANアクセスだけです。



マルチチャンネルテスト

PAT-Tester-i-16 に内臓される16 個のテストチャンネルは独立したユニットです。

それぞれのチャンネルにフル機能のポテンショスタット/ガルバノスタットとインピーダンスアナライザーが搭載されています。これは多重化されたチャンネルではありません。





ケーブルレス接続

PAT-CellをPAT-Tester-i-16の接続ソケットに差し込むだけで接続可能。ケーブルの絡まりや干渉信号はありません。



高い測定精度/再現性

PAT-Tester-i-16 は優れた信号対雑音比で最高の測定精度を実現します。
PAT-Tester-i-16 の測定精度の詳細については、EL-CELL社のアプリケーション例をご覧ください。



接続マトリックス変換/時間節約機能

電圧とインピーダンスの同時測定、ハーフセル測定とフルセル測定の切り替え(配線変更なし)、テストスクリプトのパラメータのオンザフライ編集。これらやその他の機能により、電気化学測定をより簡単かつ効率的に実行できます。



フルリモートコントロール

ローカルネットワークのどこからでもデバイスや実験にアクセスできます。PAT-Tester-i-16、セルチャンバーの温度制御、テストチャンネルの進行中の測定は、LAN経由で完全にリモートコントロールできます。このようにして、現場にいなくても、複数のPAT-Testerを含む測定をセットアップし、モニターすることができます。



  • 特徴

ハードウェア

・16個のPATシリーズ試験セル用に独立したチャネル
・ポテンショスタット、ガルバノスタット、インピーダンスアナライザを備えた各チャンネル
電流:最大100 mA、4レンジ+オートレンジ
電圧:±7 V制御範囲
インピーダンス:10 μHz~10 kHz
・データ収集機能
24 bit ADC
サンプリング間隔:1 ms(情報処理機能を持つデータ削減付)
両極のハーフセル電圧の同時記録
センサー信号の同時記録(温度、圧力等)
・制御モード間のソフトウエア制御の切換:フルセル、正極ハーフセル、負極ハーフセル
・統合ペルチェ方式温度制御:+5~+80℃
・ポストPCから独立した操作のためのソリッドステートハードディスクを備えた内蔵サーバ

ソフトウェア

・CCCVサイクル試験、ボルタンメトリー、インピーダンス試験などの一般的な試験を設定する直感的で強力な実験条件設定機能
・ほぼ全ての実験をカスタマイズするための強力で柔軟なスクリプト言語
・実験の順序付けのためのバッチモード
・データの表示および比較のための最も高度なグラフ作成機能
一回の実験とグループレポート
マルチパネルグラフ
内蔵およびカスタムグラフテンプレート

データ管理

・データベースとLAN接続を備えたマルチユーザーハードウェアとソフトウエア
・ネットワーク上の任意のホストPCからの完全なリモートアクセス

  • 仕様
寸法 約380×640 (幅×奥行) mm
高さ 約375 mm
重量 32 Kg(試験セル無)
