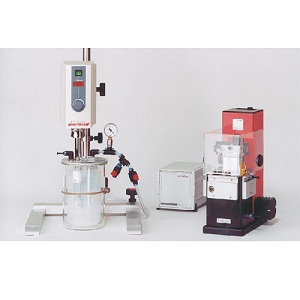

測定セル内の試験液の中へ試験紙を高せん断で浸漬し、その瞬間から厚さ方向へ低エネルギーの超音波信号が発射されます。受信機側の超音波強度の時間変化を測定することで液体と試料が接触する瞬間からの濡れ、浸透を評価できます。

測定原理

試料ホルダーに固定した原紙を塗工液で満たされている測定用せん断ギャップの中へ高速度で浸漬します。その結果、塗工液と原紙の間に高せん断速度かつ高衝撃圧が瞬間的に得られます。試験紙が最終落下位置に到達したその瞬間から厚さ方向へ低エネルギーの超音波信号が発射されます。紙を透過した信号が高感度センサーで受信され、パソコンへ転送され、経時グラフとして表示されます。

■せん断ギャップの精密調節：0.05～2 mm
■せん断速度：1,000～40,000 s-1
■衝撃圧力：1.5～2 bar/<10 msec
■接触速度：約2 m/sec
■試験液量：約150 ml
■塗工液のせん断履歴を再現するために測定に先立って約1,000s-1で塗工液をせん断処理

測定例

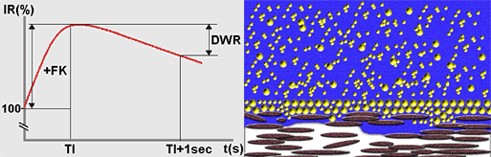

 良好な塗工液による塗膜の形成
■洗練された解析アルゴリズム
T I = 不動化時間 （最大点までの経過時間）
±FK = フィルターケーキ層の均一性指標値（不動化点までのカーブの増加率又は減少率）
DWR = 動的保水率指標値 （不動化点から1秒以内のカーブの減少率）
下記右図にモデル図を示します。
