【新JASO対応】複合サイクル腐食試験機 Q-FOG CRH

【新JASO対応】複合サイクル腐食試験機
Q-FOG CRH

自動車関連試験では一般的に塩水噴霧、高湿潤、低湿潤、乾燥等を含んだ繰返し試験が行われています。複合サイクル腐食試験機Q-FOG CRHは一台で様々な自動車腐食試験規格を行うことができます。シャワー機能と相対湿度制御を搭載しており、最新の複合サイクル試験Renault ECC1, GMW14872, Ford CETP 00.00-L-467, Volkswagen PV1210などに対応しています。もちろんJASO M609(新JASO)、日本国内OEM規格・試験に適応する高性能ヒータ(Rapid Ramp Heater)も用意されており、日本国内・海外の規格に幅広く対応できる複合サイクル腐食試験機です。

  • 概要
  • 特徴
  • 仕様
  • 導入事例事例

新JASOを含む国内規格、海外規格試験対応 !1台で多くの試験が可能な複合サイクル腐食試験機 Q-FOG CRH

Q-FOG CRHは世界中で広く採用されている複合サイクル腐食試験機 / 塩水噴霧試験機です。塩水噴霧、乾燥、100%湿潤、暗黒、シャワー、相対湿度制御の6種類のサイクル試験を行うことができ、金属材料や塗装被膜を施した製品や部品の耐食性を試験することに使用されます。多くの自動車試験規格に適合したシャワー機能を搭載。チャンバー右隣のエアプレコンディショナーにより、正確な湿度制御が可能です。これら機能はGMW14872Ford CETP 00.00-L-467, ISO16701, JIS Z2371などの代表的な複合サイクル試験規格に対応しています。

1. 簡単操作。日本語対応タッチパネルコントロール

世界中で使用されている腐食試験機Q-FOGがシンプルでさらに使いやすくなりました。日本語対応タッチパネル式コントロールパネルが採用され、試験プログラムの設定やトラブルシューティングが簡単になりました。日本語を含む17言語に対応しています。
ディスプレイはデュアル式の2画面です。試験は常時モニタリングされており、試験状況・進捗が一目で分かります。ステータス確認用のLEDランプ搭載により遠くからでも、状況(運転中、停止中、試験完了など)が判別できます。

2. 国内外の自動車腐食試験にて採用が進む、「塩水シャワー試験」に適合

JASO M609(新JASO), GMW14872, GM9540P, Ford CETP:00.00-L-467, Renault D17-2028 (ECC-1)Volkswagen PV1210, Volvo VCS-1027, 149などに求められる塩水シャワー条件に適合可能です。様々な試験規格に1台で適合できる網羅性があります。

▶塩水シャワーと塩水噴霧の違いはこちら

3. 新オプション オーバーヘッドスエイングシャワーバー

シャワーサイクル試験規格のFord CETP 00.00 L-467, Volvo VCS 1027,1449, VCS 1027,1449ではシャワーをチャンバー上部から雨のように曝すことが求められます。オーバーヘッドスエイングシャワーバー(Overhead Swaying Shower Bar)の登場により、これらの規格の要件通りに試験を行うことを可能にします。

4. 新JASO M609、国内自動車メーカーOEM規格に対応

複合サイクル腐食試験機 Q-FOG CRHモデルは、多くの国内自動車メーカー規格に対応できる校正のヒーターを搭載可能です。また、2024年5月に改訂された、JASO M 609にも幅広く対応しております。新JASO規格では塩水シャワーや温湿度の線形移行、中間湿度帯の制御などを求める場合があり、これらの要求にもQ-FOG CRHモデルでは対応可能です。

5. 高いコストメリット・規格網羅性を実現

Q-Lab社は全世界50か国以上に販売実績のある複合サイクル試験機のグローバルプレーヤーです。世界中に毎年何百台もの台数が販売されており、特注品ではなく量産品として数多く生産されているため、国産モデルと比較すると非常に高いコストメリットがあります。海外には様々な条件設定での規格がありますが、Q-FOG CRHモデルは柔軟に試験環境をセットすることができるため、1台で様々な試験を実施することができます。

6. 耐荷重驚きの544kgで大型チャンバー設計

FRP製の一体成型の頑丈ボディーのため、サイズの大きな試験サンプルや重量物にも対応します。大型のチャンバーで一度に240枚ほどのたくさんのテストパネルを試験することができます。

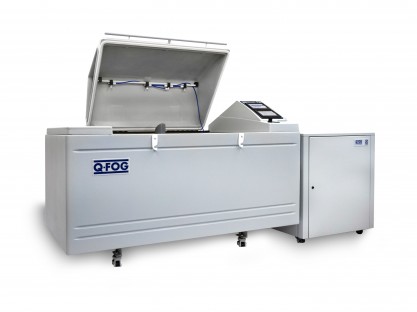

Q-FOG Gen 4 CCT front

Honda USA R&DチームのビデオにQ-Fogが採用されました。

Q-Lab社とは?

1956年創業の耐候性試験機、腐食試験機の世界的メーカーです。紫外線蛍光管式耐候性試験機Q-FOGは世界市場シェアトップの耐候性試験機として有名です。フロリダには世界最大の屋外曝露場を保有しており、機器製造のみならず試験サービスやコンサルティングサービスを行っております。Q-Lab本社は米国オハイオ州クリーブランドにあり、英国のマンチェスター、ドイツのザールブリュッケン、上海にも販売・流通拠点を構えています。





  • 特徴

各腐食試験サイクルについて

塩水噴霧サイクル

塩水噴霧試験サイクルでは、チャンバー内に腐食性塩水ミストを均一に噴霧することが出来ます。スプレーポンプによって、溶液貯蔵庫から噴霧溶液がスプレーノズルに送られます。Q-FOGの噴霧ノズルはFRPでできており、手で簡単に取り外すことができます。頑丈な素材のため清掃時でもユーザー様で問題なく行うことができます。定期的に清掃していればつまりが発生することはなく、エンジニアの派遣も不要です。JIS Z2371, ASTM B117, ISO 9227などに適合している試験方法です。

噴霧

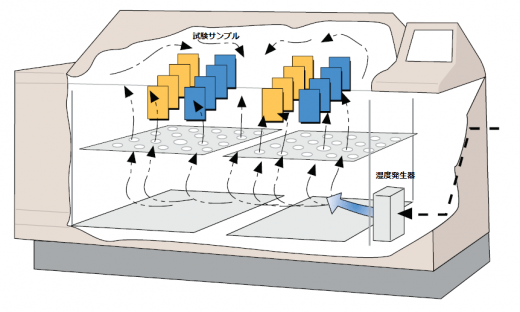

乾燥サイクル

乾燥試験サイクルではブロワーが作動し、外気(設置室内空気)が導入されます。設定されるチャンバー温度が、設置室温より高い場合は、エアーヒーターが作動し、導入空気はエアーヒーターを通過してチャンバーに導入されます。チャンバー内の温度は、チャンバーヒーターとエアーヒーターの両方によって設定値に維持されます。

乾燥

湿潤サイクル

蒸気発生器であるベーパージェネレーターによって発生した蒸気が、チャンバーに導入され95-100%RHが維持されます。チャンバー内の温度は、ベーパージェネレーターのヒーターによって設定値に維持されます。

湿潤

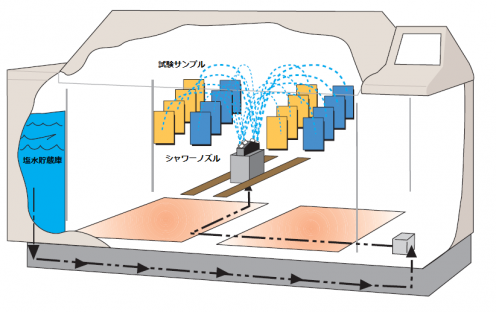

シャワーサイクル

シャワー機能は、Q-FOG CRHのみできる試験です。自動車の試験規格で必要とされます。溶液は、特別に取り付けられたスプレーノズルから均一に試験体へスプレーされます。

  • ノズルはスプレーバーに設置されており、槽内全体に均一に噴射します(Ford CETP 00.00-L-467規格に適合している均一性の高さです)。
  • 噴霧サイクル時の腐食霧よりも、スプレー噴射液の粒径は大きく流量は多いので、結果、腐食時間は短くなります。
  • シャワーON/OFFの時間は、腐食速度のよりよい制御を実現するために直接設定します。

シャワー

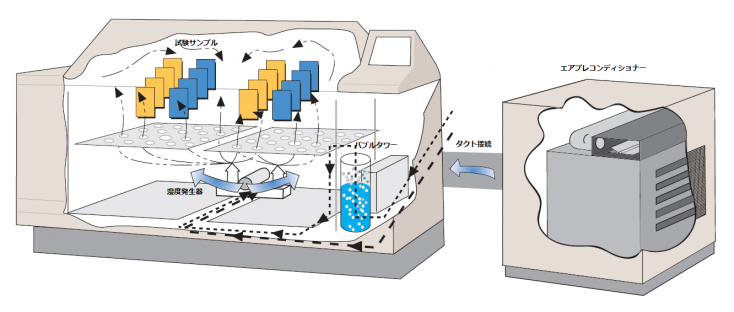

相対湿度(RH)制御サイクル

CRHモデルではエアープレコンプレッショナー、ブロワーモジュール、湿度発生ノズルが取り付けられています。これにより相対湿度(RH)と温度を制御します。

RH



直観的でシンプルな使い方

簡単で使い勝手の良いデュアルタッチパネルディスプレイ

 デュアルディスプレイにて運転状況の確認、試験時間や試験温度、試験湿度の制御が行えます。操作もタッチパネルでありシンプルで分かり易く、試験条件の変更や選択を簡便、速やかに行うことができ、使い勝手のよい機器操作を可能としました。さらに、このデュアルディスプレイには、自己診断機能や故障時のエラー内容の表示、定期的なメンテネンス時期の案内、セーフティーシャットダウンなどの機能が含まれております。Q-FOG CRHモデルは一台で様々な試験環境設定が可能であるため、様々な試験規格に適合しております。
Gen 4 Screen_Zoom

1箇所に集約されたメンテナンスエリア

主要な機器類は装置の側面パネル内の1箇所に集約されています。定期的、または突発的なメンテナンス時は、側面パネル1枚を取り外すことで、飽和器やその他主要部品のメンテナンスエリアに簡単にアクセスすることができます。中身は非常にシンプルで視認性の高い設計となっており、バブルタワーやヒーターなどほとんどすべての内蔵パーツが目視で確認することができます。写真つきのマニュアルがついてくるため、ユーザー様でも安心してパーツ交換をすることができます。

操作

1噴霧

Q-FOG CRHモデルは塩水噴霧口には2方向から塩水溶液と圧縮空気が来ており、噴霧口でぶつけることで噴霧を発生させています。噴霧等タイプのものは噴霧口が細いガラスでできており、塩が固形化した際に清掃しにくく、最悪の場合エンジニア派遣が必要になります。一方、Q-FOG CRHモデルは噴霧口はFRPでできており、反時計方向に回すだけで簡単に取り外せるようになっています。取り外して定期的な清掃をするだけで詰まりの故障は発生せず、万が一詰まったとしても清掃するだけですぐに再稼働させることができます。

コロージョンクーポン(標準腐食試験片)

large_dfa959fa-aed1-48eb-8fc6-a62625c5f93f

Q-Lab社は創業以来標準試験片の製造販売を続けているという試験機メーカーとは別の顔をもっています。世界的なブランドQ-PANELとして50年以上の歴史を持つ非常に有名なものです。腐食試験片は一貫した均一な表面により、試験における再現性と繰り返し性を確実なものとします。試験進行中の試験片の重量変化を確認することで、試験状況のチェックの手助けになります。

試験規格:GMW14872, GM9540P, SAE J2334, SAE J2721, ASTM B117, ISO 9227, and VDA-233-102.などで規格化されているコロージョンクーポンを取り扱っています。

標準試験片はこちら

塩水噴霧試験用 塩キット

Start-up Salt Kit_1

Q-Lab社では塩水噴霧試験用の塩も販売しています。530gの塩(NaCl)が一つ一つパックになっており、塩水噴霧試験、複合サイクル試験で使用する塩水作製が、計量など必要なくより便利かつ簡単に行えます。

塩キットはこちら

  • 仕様

仕様・モデル

Q-FOGは、塩水噴霧試験やProhesion試験、湿潤試験を含む数多くの促進腐食試験を行うことが出来る試験機です。ASTM、ISO、MIL、GM、BS、DEF、NFX、DIN、VG、JIS、SAE、BMWなど、数多くの国際規格や国内規格、工業規格に適合した促進性の高い試験を行えます。

Q-FOG 仕様1

Q-FOG 仕様2



  • 導入事例

導入事例について

昨今、国際的に環境規制などが強まっており、従来の自動車から電気自動車(EV)への切り替えに向けて世界が動いています。その中で試験要求は更に強まっており、カーメーカーのみならずTier1、 Tier2などの自動車部品メーカーなども新しい試験に対応することが求められてきております。このような情勢で、ある顧客メーカー様は新規でGM社の試験要求に応える必要がありました。その試験は従来からお使いであったの国産の複合サイクル試験機では対応できず、新規ご導入を検討されておりQ-FOGモデルも候補のひとつとして挙がりました。

Gomel, Belarus - February 21, 2017: Car Renault - Logan in the winter forest with headlights

顧客様が対応しなければならない試験条件は3つありました

  1. 試験片を塩水で速く均一に濡らすシャワー試験に対応
  2. 大気環境を精確にシミュレーションする低温でのRHコントロールに対応
  3. 試験サンプルはサイズが大きく重量があり、試験体数が多いため、大型で耐荷重のあるチャンバー

Q-FOG CRHモデルは上記3点すべてクリアしているような装置です。また、試験機の設定条件も柔軟であることから、お問い合わせのあったGM社の試験はもちろん、Volkswagen, Renault, Ford, Volvo, Scania社などすべて網羅しております。特に要求のあったGM社のシャワー試験も問題なく対応しております。通常、塩水噴霧・シャワーの均一性を観察する方法として採取量を測定します。GM社の試験では試験中に槽内にコロージョンクーポン(標準腐食試験片)を設置し、その質量減量(マスロス)を確認することが求められています。Q-FOGを製造しているQ-Lab社ではこのコロージョンクーポンも製造販売しており、GM社も使っている信頼性の高いものであることから評価頂きました。

corrosion coupon2

また、チャンバー右隣に接続されているエアプレコンディショナーは除湿機能・チラー機能の役割があり、例えば25℃ 50%RHなどの大気環境も問題なく再現することができます。最後に、重量物対応についてですが、Q-FOGは標準仕様で数十万円のアクセサリを加えるだけで荷重500kgまで耐えることができるため、この条件もクリアしました。

多種多様な試験規格への適合性・高いコストメリット

最終的にGM社の条件をクリアしていたことはもちろんですが、ほとんどの海外規格に1台で適合するその網羅性・柔軟性、国内改造品と比較した際のコスト差・納期の速さでQ-FOG CRHモデルをご選択頂けることになりました。また、当初は1台のみの御導入予定でしたが、高いコストメリットや対応試験規格が数多いことをご理解頂き、他の国内向けの試験条件用としてもう1台増設頂ける形になりました。

無題1

技術情報 Technical information
Q-FOG複合サイクル試験/塩水噴霧試験適合規格
規格番号 規格名称/発行年 関連製品
Volvo VCS 1027-14 【規格名称/発行年】 Accelerated Corrosion Test 【関連製品】
Volvo STD 423-0014 【規格名称/発行年】 Accelerated Corrosion Test 【関連製品】
Volvo STD 1027,1375 【規格名称/発行年】 Accelerated Atmospheric Corrosion Testing – Volvo Indoor Corrosion Test (VICT) 【関連製品】
Toyota TSH 1555G 【規格名称/発行年】 Test Method For Accelerated Corrosion Under Complex Environment 【関連製品】
SAE J2334 【規格名称/発行年】 Laboratory Cyclic Corrosion Test 【関連製品】
Renault ECC1 - D17 2028 【規格名称/発行年】 Corrosion Test by Automatic Phase Change Salt Spray Humidity and Drying 【関連製品】
Nissan CCT-I – NES M0158 【規格名称/発行年】 Methods of Compound Corrosion Tests 【関連製品】
MIL-STD-202 (101E) 【規格名称/発行年】 Test Method Standard: Electronic and Electrical Component Parts 【関連製品】
Mazda MES MN601, MCT-3M 【規格名称/発行年】 Test Mode for Corrosion Resistance Test 【関連製品】
Mazda MES MN601, MCT-2M 【規格名称/発行年】 Test Mode for Corrosion Resistance Test 【関連製品】
ISO 9227 【規格名称/発行年】 Corrosion Tests in Artificial Atmospheres - Salt Spray Tests 【関連製品】
ISO 6270-2 【規格名称/発行年】 Paints And Varnishes - Determination of Resistance to Humidity - Part 2: Procedure For Exposing Test Specimens in Condensation- Water Atmospheres 【関連製品】
ISO 16701 【規格名称/発行年】 Corrosion of Metals and Alloys - Corrosion in Artificial Atmosphere - Accelerated Corrosion Test Involving Exposure Under Controlled Conditions of Humidity Cycling and Intermittent Spraying of Salt Solution 【関連製品】
IEC 60068-2-11 【規格名称/発行年】 Basic Environmental Testing Procedures, Part 2: Test KA: Salt Mist 【関連製品】
GMW 14872 【規格名称/発行年】 Cyclic Corrosion Laboratory Test 【関連製品】
GM 9540P 【規格名称/発行年】 Accelerated Corrosion Test 【関連製品】
GM 4465P 【規格名称/発行年】 Water Fog Humidity Test 【関連製品】
GM 4298P 【規格名称/発行年】 Salt Spray Test 【関連製品】
Ford FLTM BI 123-03 【規格名称/発行年】 Component Corrosion Test 【関連製品】
Ford CETP 00.00-L-467 【規格名称/発行年】 Global Laboratory Accelerated Cyclic Corrosion Test 【関連製品】
BS 7479 【規格名称/発行年】 Method For Salt Spray Corrosion Tests in Artificial Atmospheres
See ISO 9227
【関連製品】
BS 3900 F12 【規格名称/発行年】 Methods of Test For Paints - Part F12: Determination of Resistance to Neutral Salt Spray (FOG)
See ISO 7253
【関連製品】
