スチールテストパネルシリーズ Q-PANEL HA・HNタイプ(Steel/Dull/AISI4130)
- 概要
- 仕様
世界的テストパネルブランド – Q-PANEL：
Q-Lab社創業以来販売を続け、50年以上の歴史を持つ世界的ブランドQ-PANEL®。
Q-PANEL試験片は世界標準として知られ、塗装、接着、シーラント、防錆その他の用途のために使用されています。
タイプHA・HNテストパネル：
Q-PANELタイプHA・HN(Low Alloy Steel Panels)は厚み1.00mm、モリブデンとクロムを強化剤として加えられたAISI 4130スチールで作られています。タイプHAはAMS 6350/6351に適合し、タイプHNはAMS 6345に適合しています。
- 仕様
製品仕様
| 型番 | サイズ W x L(mm) | 厚み (mm) | 枚数/箱 |
| HA-14 | 25 x 102 | 1.00 | 600枚 |

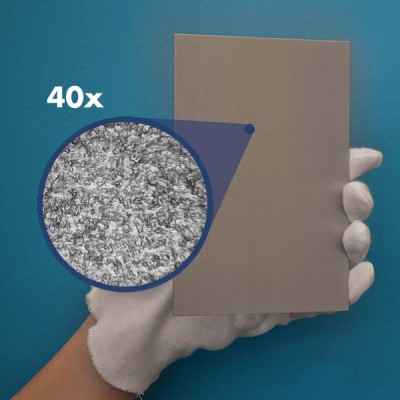

| HA-46 | 102 x 152 | 1.00 | 100枚 |

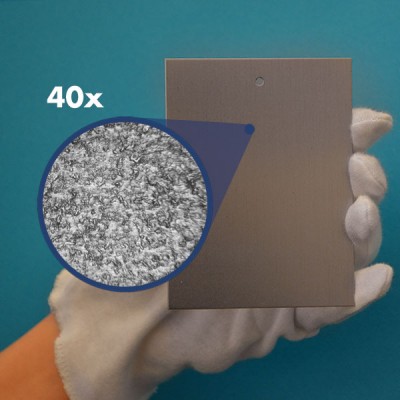

| HN-34 | 76 x 102 | 1.00 | 250枚 |
※HA-14には吊るす用の穴が開いておりません。
※HA-46には吊るす用の穴が開いておりません。
※HN-34には33mm穴が開いております。
物性・化学成分情報
| SAE記号 | 4130 | |
| ASTM材料規格 | A505 & A506 | |
| ISO材料規格 | – | |
| ASTM試験片規格 | – | |
| ISO試験片規格 | – | |
| 表面粗さ Ra
(micro-inches) |
20 – 45 | |
| 表面形状 | Dull Matte | |
| 質別記号 | – | |
| 硬度
(ロックウェルB) |
HA 70 – 80
HN 90 – 96 |
|
| 引っ張り強度
(MPa) |
HA 480 – 590
HN 655 – 760 |
|
