標準試験片　Q-PANEL

標準試験片
Q-PANEL

Q-PANEL標準試験片は、既に50年以上に亘り、一貫してムラのない世界水準の試験用パネルとしてその名を確立してきました。

  • 概要
  • 特徴
  • 仕様

50年の実績、世界水準の標準試験片(テストパネル)

Q-PANEL標準試験片は、既に50年以上に亘り、塗料、メッキ、接着／粘着剤、シーラント（密閉剤）、防錆剤、またその他のコーティング材の試験に使われる、一貫してムラのない世界水準の試験用パネルとしてその名を確立してきました。
世界中の数千ヶ所に上る試験所や研究室が、色彩開発、耐候性暴露試験、塩水噴霧・腐食試験、物理特性試験、品質制御を目的として、弊社の鉄・アルミニウム製パネルを毎年数百万単位で使用しています。在庫には随時幅広いサイズやタイプのパネルをご用意しており、即時の発送が可能です。
Q型の穴あきマークは、お客様に品質を保証するQ-Labのトレードマークです。

3 Panels Crop

  • 特徴

信頼が高く再現性のあるコーティング試験を行うには、試験ごとに結果が大きく変動しないある程度の一貫性を持った試験片を使用しなければなりません。世界中の数千か所に上る試験所や研究室が、色彩開発、耐候性暴露試験、塩水噴霧・腐食試験、物理特性試験、品質制御を目的として、弊社の鉄・アルミニウム製パネルを毎年数百万単位で使用しています。

Q-Lab社製のQ-PANELは信頼性の高いスチール、アルミニウム製標準試験片です。Q-Lab社は標準試験片を60年以上にわたって製造販売しており、世界中で使われています。様々なサイズやタイプのものをご用意しております。

アルミニウム製標準試験片

タイプA(Bare Aluminium Panels)はA3003 H14からできており、厚み0.64mmです。タイプAはQ-Lab社の最も標準的な試験片です。A3003 H14は最も広く様々な試験用途で使われる材質の1つです。large_b72317c3-ff93-42b4-b697-cb7226c8ca96

タイプAL(Chromated Aluminum Panels)はA 3003 H14からできており、厚み0.64mmでタイプAと非常によく似ています。クロムめっき仕上がりで塗料ははがれにくく、接着剤などの腐食に強いです。

タイプAD AR(Aluminum Adhesion Panels)はA2024 T3からできており、厚み1.6mmです。ずっしりとしていて強いアルミ合金からできており、接着剤テストのような負荷がかかるものに耐えます。タイプARはプレーン仕上がりです。タイプADは薄いアルミコーティング仕上がりをしており腐食耐候性に非常に強いモデルです。

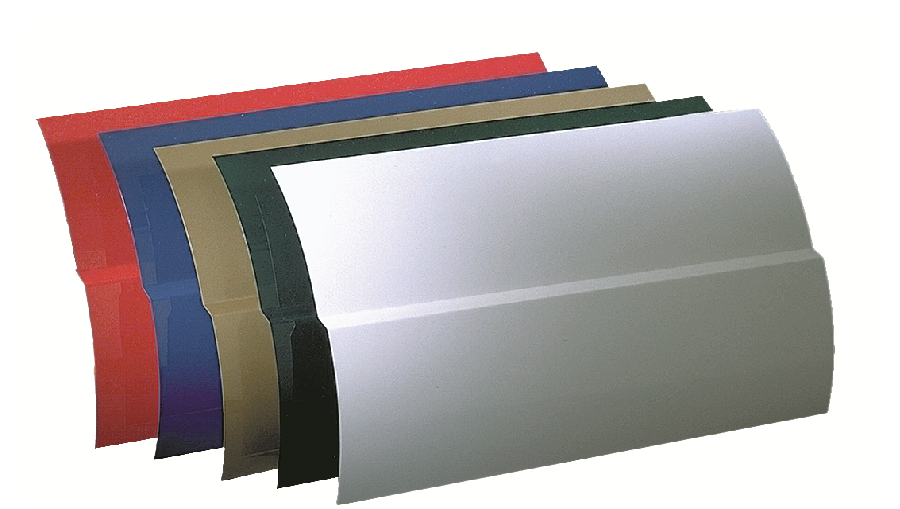

タイプSPC SPA(Automotive Styling Panels)はA3000台の合金からできており、コーティングもしくはプレーン仕上がりです。寸法は381 x 610 x 0.64 mmであり、カーブがかかっていて水平な折り目があります。これは自動車の側をよく再現している試験片です。コーティング仕上がりの理由は実際の自動車が光沢を放っている状態をよく再現するためです。角の曲がりや吊るし穴もオプションで搭載可能です。

無題

タイプL-1424(Large Display Panels)はA3000台のアルミ合金からできており、寸法は356 x 610 mmです。角を丸めてあり、吊るし穴がついております。この試験片は大型であることから塗料とコーティングの評価や展示に向いております。

タイプAQ ALQ (Bare Aluminum Panels)はA5005 H24からできており、厚み0.81 mmです。タイプAQはヨーロッパのQualicoat規格を満たすために必要な試験片です。タイプALQも同様ですが、クロムめっき仕上げになっております。

スチール製標準試験片

タイプQD (Smooth Finish Steel Panels)はスチール製であり、厚み0.51mmの滑らかな表面仕上げとなっています。Q-Lab社の標準試験片の中でも最も滑らかであることから、色素や光沢値測定に向いています。ただし、物性評価や腐食評価には向いていません。

steel

タイプR(Matte Finish Steel Panels)はスチール製であり、マット仕上げタイプです。厚さ0.81mmであることからタイプQDよりも頑丈な作りになっています。

タイプS(Ground Finish Steel Panels)はタイプRと同じで、厚さ0.81mmです。ただし片面が研磨されており、マット仕上げではなくなっています。ほとんどの場合研磨された表面での粘着試験は、マット仕上げのものと比べて良い結果を示します。

タイプD(Thin, Flexible Smooth Finish Steel Panels)は厚さ0.25mmのとても薄い折り曲げ可能な試験片です。タイプDはタイプQDと同様に滑らかな表面仕上げになっております。

タイプWW(Painted Panels)はあらかじめ表面に灰色もしくは、白のコーティングをしているものです。コーティングに関してはストライプ柄などのオプションも対応可能です。厚さは0.015mmです。

steel paint

タイプR-XX-I(Iron Phosphate Treatment)リン化スチール標準試験片はBonderite社のコーティング剤を使用しています。コーティング剤の重みとしては323-646mg/m2であり、厚み0.81mmです。

タイプSS(Stainless Steel)304ステンレス合金からできている試験片であり、25×76mm 76×152mmの2サイズあり、厚みは0.89mmです。

タイプRS(Adhesion Panels Ground Finish)サイズは25×102mm、厚み1.6mmで、粘着試験用の標準試験片です。片面はタイプSのような非常に滑らかな仕上げです。この試験片はその他のスチール製試験片と比べると厚みがあり頑丈であるため、強い粘着力を示す試験サンプル用に利用されています。

タイプR-44-T(Adhesion Panels Ground Finish)Taber社製の摩耗試験機専用の標準試験片です。この表面仕上げはタイプRとSに近いものとなっています。



標準試験片の他にも、仕様表に記載のないサイズの試験片も作成しております。直径2.54cm円筒形の小さいものから1.5m×1.5mの大きい自動車用試験片まで、ご用途に応じてカスタムパネル作成をしております。カスタムパネルは様々な形、素材、加工処理を選択することが可能です。それはカーブ、折れ、表面加工、溶接、へこみ、穴あけ、様々な色やパターンのコーティング方法などが含まれます。

標準腐食試験片CXシリーズ

塩水噴霧・複合サイクル試験機の再現性や信頼性を保証する試験片です。腐食試験片の質量の減り(マスロス)を測定することで試験機が再現する腐食が適切かどうか判断します。

本シリーズには適合規格に応じてCXB-12-K, CXC-35-K, CXD-2.76-5.90-Kがあります。

対応規格として、GMW 14872, GMW 9540P, SAE J2334, SAE J2721,ASTM B117,ISO 9227, VDA-233-102 , JIS Z1371などが挙げられます。

large_e89fd5fc-4fb4-4327-b932-11079261bd02 large_dfa959fa-aed1-48eb-8fc6-a62625c5f93f

  • 仕様

アルミニウム製標準試験片寸法

試験片タイプ 商品名 寸法[mm] 枚数
タイプA A-2-3.5 51×89×0.64 500
A-24 51×102×0.64 450
A-2.75-4 70×102×0.64 300
A-35 76×127×0.64 500
A-36 76×152×0.64 500
A-39 76×229×0.64 150
A-46 102×152×0.64 250
A-48 102×203×0.64 150
A-412 102×305×0.64 125
A-612 152×305×0.64 125
タイプAL AL-2-3.5 51×89×0.64 500
AL-35 76×127×0.64 500
AL-36 76×152×0.64 500
AL-39 76×229×0.64 150
AL-46 102×152×0.64 250
AL-48 102×203×0.64 150
AL-412 102×305×0.64 125
AL-612 152×305×0.64 125
タイプAD AD-14* 25×102×1.60 600
タイプAR AR-14* 25×102×1.60 600
タイプAQ AQ-24 51×102×0.81 600
AQ-36 76×152×0.81 400
AQ-44 102×102×0.81 200
AQ-46 102×152×0.81 300
AQ-48 102×203×0.81 125
AQ-412 102×305×0.81 100
AQ-2.36-5.51 60×140×0.81 250
AQ-612 152×305×0.81 100
タイプALQ ALQ-36 76×152×0.81 400
ALQ-46 102×152×0.81 300
ALQ-412 102×305×0.81 100
タイプSPC SPC-1524 381×610×0.64 10
タイプSPA SPA-1524 381×610×0.64 10
タイプL L-1424 381×610×0.64 10

スチール製標準試験片寸法

試験片タイプ 商品名 寸法[mm] 枚数
タイプQD QD-2-3.5 51×89×0.51 500
QD-24 51×102×0.51 600
QD-2.75-4 70×102×0.51 400
QD-35 76×127×0.51 400
QD-36 76×152×0.51 400
QD-39 76×229×0.51 200
QD-46 102×152×0.51 200
QD-48 102×203×0.51 100
QD-412 102×305×0.51 150
QD-2.36-5.51 60×140×0.51 400
QD-612 152×305×0.51 150
タイプR R-13 25×76×0.81 1400
R-2-3.5 51×89×0.81 300
R-35 76×127×0.81 250
R-36 76×229×0.81 250
R-39 102×152×0.64 125
R-46 102×152×0.81 200
R-48 102×203×0.81 125
R-412 102×305×0.81 100
R-612 152×305×0.81 100
R-44-T 102×102×0.81 250
タイプS S-35 76×127×0.81 250
S-36 76×152×0.81 250
S-39 76×229×0.81 125
S-46 102×152×0.81 200
S-48 102×203×0.81 125
S-412 102×305×0.81 100
S-612 152×305×0.81 100
S-44-T 102×102×0.81 250
タイプD D-36 76×152×0.25 800
D-46 102×152×0.25 400
タイプDT DT-36 76×152×0.25 800
DT-46 102×152×0.25 800
タイプW WW-46 102×152×0.18 800
GW-46 102×152×0.18 800
WWS-46 102×152×0.18 800
タイプSS SS-13 25×76×0.89 1400
SS-36 76×152×0.89 250
タイプRS RS-14 76×152×0.18 600
タイプR-XX-I R-36-I 76×152×0.81 250
R-46-I 102×152×0.81 200
R-412-I 102×305×0.81 100
タイプS-XX-I S-36-I 76×152×0.81 250
S-46-I 102×152×0.81 200
S-412-I 102×305×0.81 100

腐食試験片寸法

試験片タイプ 適合規格 寸法[mm] 枚数
CXB-12-K GMW 14872, GMW 9540P SAE J2334, SAE J2721 25×51×3.00 30
CXC-35-K ASTM B117 76×127×0.80 30
CXD-2.76-5.90-K ISO 9227 VDA-233-102 70×150×1.20 30
